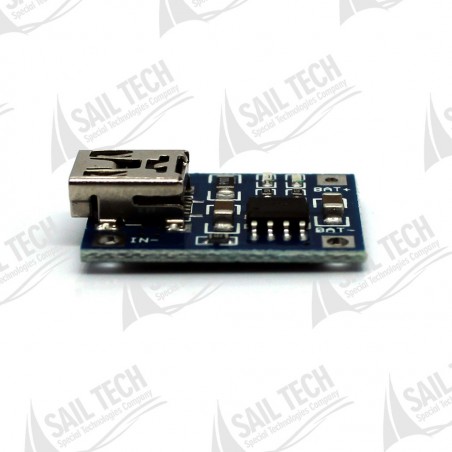

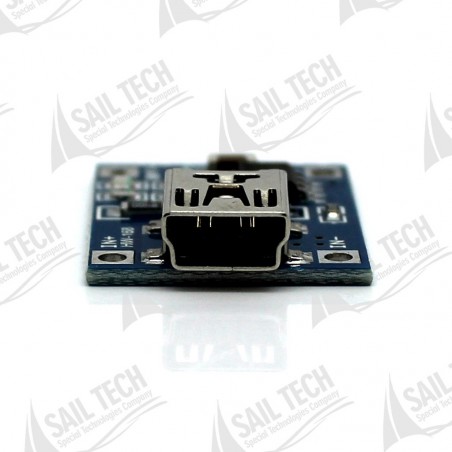

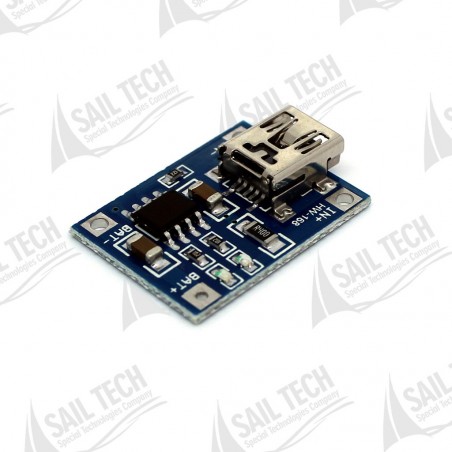

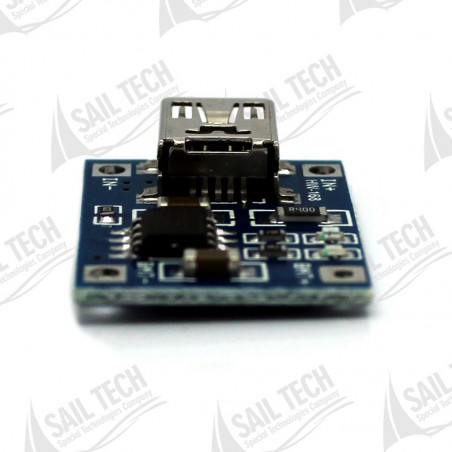

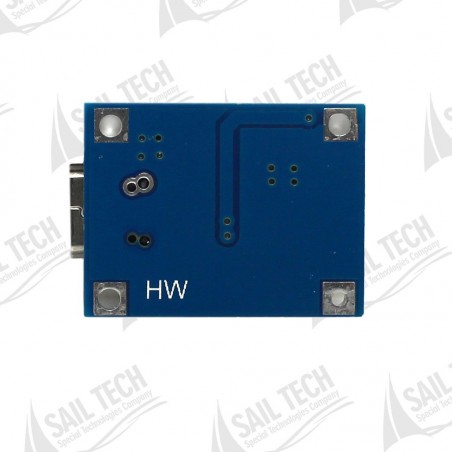

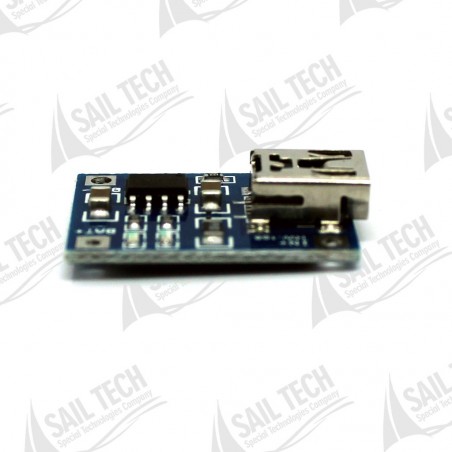

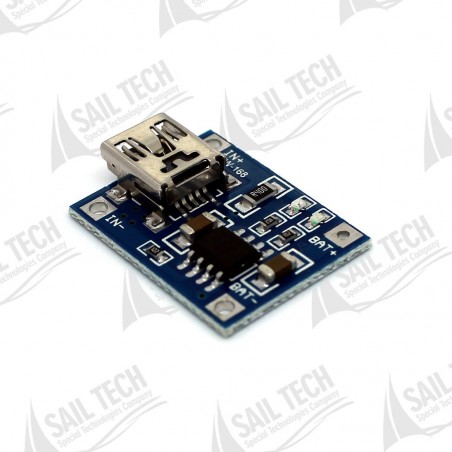

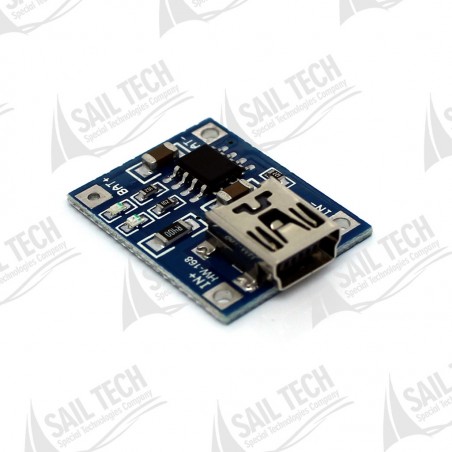

TP4056 5V 1A Mini USB Lipo Pil Şarj Modülü

Modül: Lineer Şarj

Akım: 1A (Ayarlanabilir)

Şarj hassasiyet: 1.5%

Giriş voltajı: 4.5V-5.5V

Tam Şarj Voltajı: 4.2V

LED’ler: kırmızı – Şarj oluyor | Yeşil – Şarj oldu

Giriş arabirimi: Mini USB ve lehim plakaları

Çalışma sıcaklığı: -10ºC ‘den 85ºC dereceye kadar

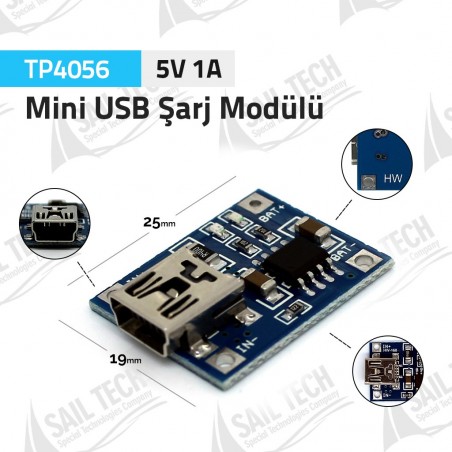

Boyutlar: 27mm x 19mm x 5mm

Bir ampermetre sadece 5v giriş ucuna bağlanabilir. Şarj ederken; şarj akımının batarya kapasitesinin %37’si kadar olması daha iyidir. Yani örneğin: 1000mAH’lık bir bataryayı şarj ederken akımın 400 olması yeterlidir. Kullanılan akım için uygun ölçüde bir tel kullandığınızdan emin olun. Tel çok inceyse yanabilir ve çok kalınsa devre düzgün çalışmayabilir.

Değme noktalarındaki bağlantıların iyi olduğundan emin olun. Giriş voltajı 5.2v gibi çok yüksek bir değerdeyse, akım 1A'dan az olacaktır, bu normal bir koruma fonksiyonudur. Ters polarite koruması olmadan, pilin yanlış bir şekilde bağlanması yongayı yakabilir.

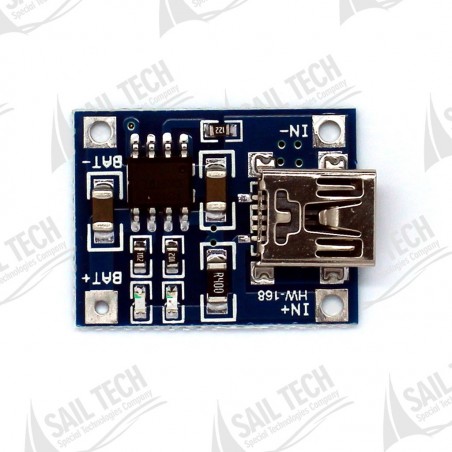

Akım, IC'nin 2. pimine bağlanan rezistörü değiştirerek (alta) değiştirilebilir (tahtanın alt ortasında, metnin yönüne göre). Yapılandırmada modül, akımla birlikte 1A'dır.

Yüzey montaj direncinin daha yüksek dirençle değiştirilmesi, akımı düşürecektir. Aşağıdaki tablo size bazı dirençlerin mevcut değerlere ilişkin tahminleri:

Ohm - mA

30K - 50

20K - 70

10K - 130

5K - 250

4K - 300

3K - 400

2K - 580

1.66K - 690

1.5K - 780

1.33K - 900

1.2K - 1000
