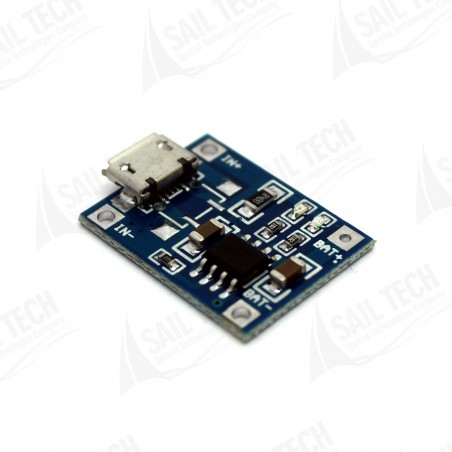

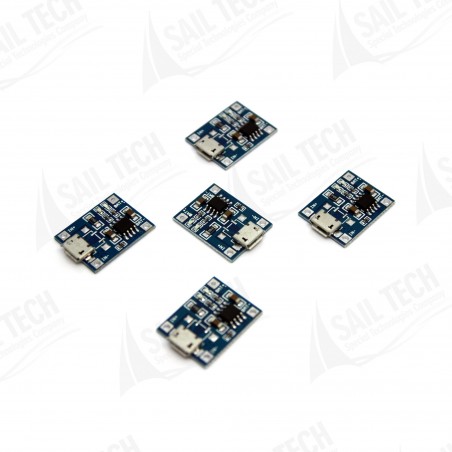

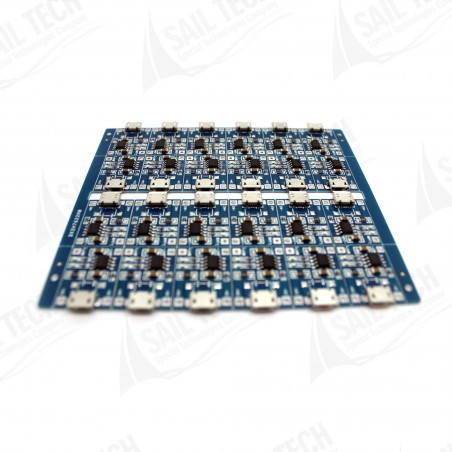

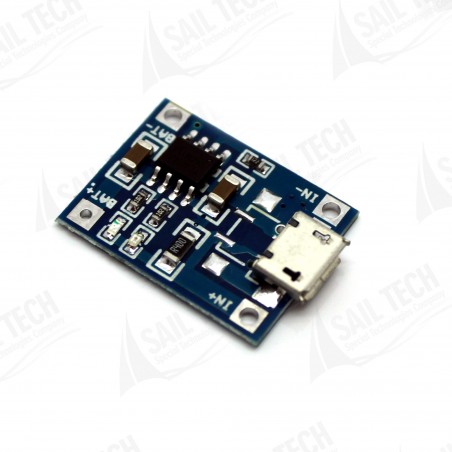

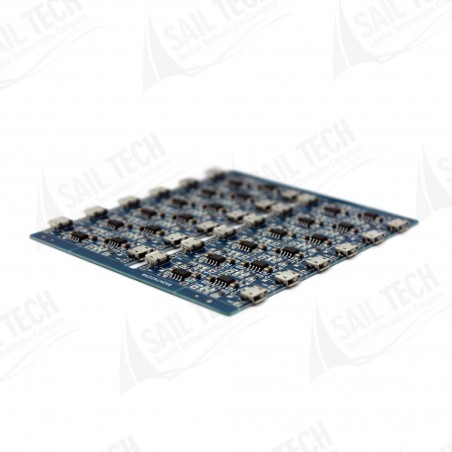

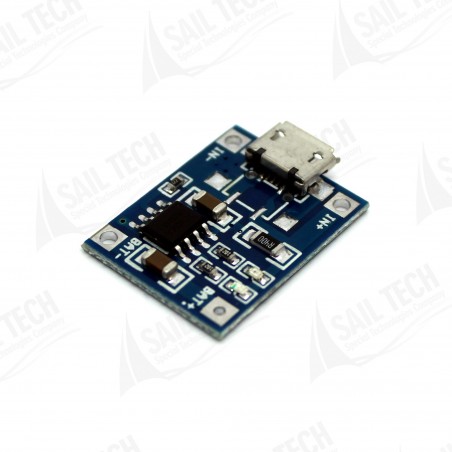

TP4056 Korumalı Lityum Pil Şarj Modülü

TP4056 şarj aleti, üzerinde mikro USB girişi bulunan lityum pilleri USB üzerinden şarj edebileceğiniz küçük boyutlu ve ekonomik bir pil şarj modülüdür.

Bu modül Smd malzemelerden üretilmiştir.

Self-regulation current özelliğine sahiptir.

100mA ile 1000mA arasında şarj edebilir.

Şarj akımı 1A olarak belirlenmiştir. Zaten günümüz çoğu telefon/USB şarj cihazları 1A ve üzerini verir. Emin olmak için telefon şarj cihazının üzerindeki değerlerine bakabilirsiniz. İsterseniz direnç değişimi ile akım değerini değiştirebilirsiniz.

TP4056 Korumalı Lityum Pil Şarj Modülü besleme voltajını, mikro USB ya da kart üzerindeki besleme giriş pedlerinden alır. Test akımı giriş tarafından ölçülebilir. Şarj akımı, pil kapasitesinin 0.37 si kadar olmalıdır. 1A’lik bir pil 0,4A ile şarj edilmesi uygundur.

Daha kısa sürede yüksek akımlar ile şarj edilmesi pile zarar verebilir. Besleme ve pil bağlantılarında kullanılacak tellerin kaliteli olması gerekir. Kalitesiz kablolar göstereceği direnç sebebiyle şarj akımını etkileyecektir.

Şarj sırasında kırmızı LED gösterge çalışmaktadır. Şarj bittiğinde yeşil gösterge ledi yanar ve şarjının bitmiş olduğu anlaşılır.

TP4056 şarj modülü kullanırken şarj voltajının 5V üzerinde olmamasına dikkat edin. 5V üzerine çıkacak besleme voltajı ısıya neden olur. Bu da şarj akımının azalmasına neden olur. 60 derecelik entegre sıcaklığı normaldir.

Teknik Özellikler:

TP4056 lityum şarj entegresi

Şarj metodu: CCCV

Micro USB port

Harici input besleme padleri (IN + ve IN-)

5V Giriş voltajı

4.2V şarj voltajı

-10"C-85"C Çalışma sıcaklığı

Şarj akımı 1000mA (Direnç değişimi ile 100-1000mAh arasında değiştirilebilir.)

%1.5 şarj hassasiyeti

Kırmızı "şarj sürüyor" ledi.

Yeşil "şarj bitti" ledi.

Ters bağlantı koruması: Evet

Koruma entegresi: S8205A

Aşırı boşaltma koruma voltajı: 2.5V

Aşırı akım koruması: 3A

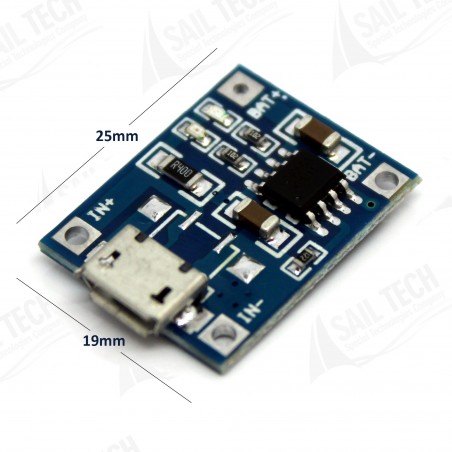

Kart ölçüleri 25-19-10mm
