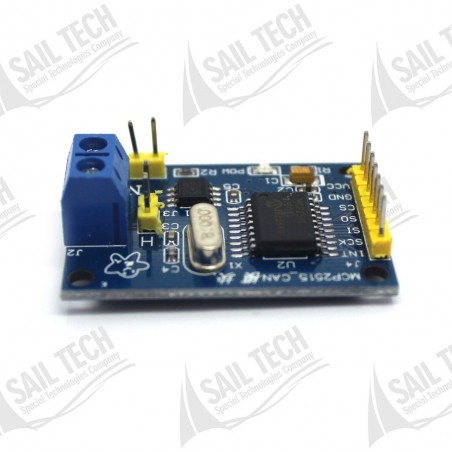

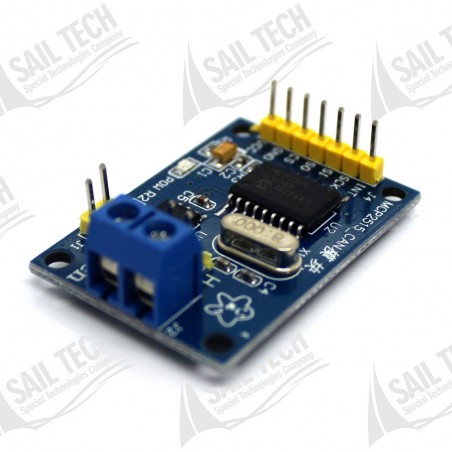

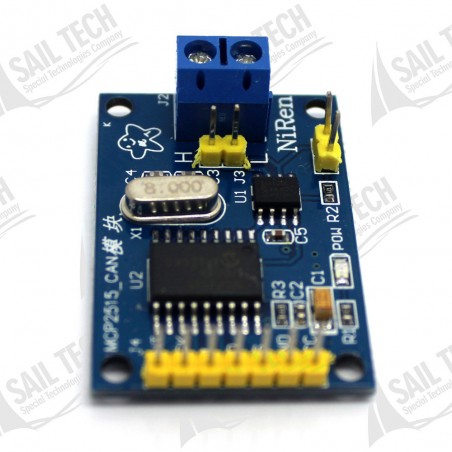

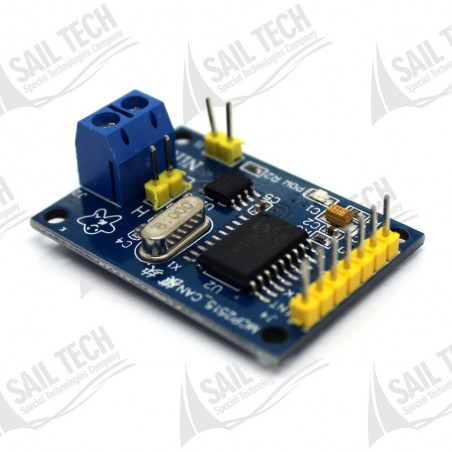

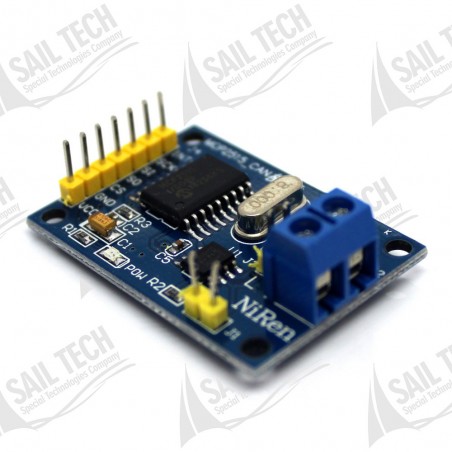

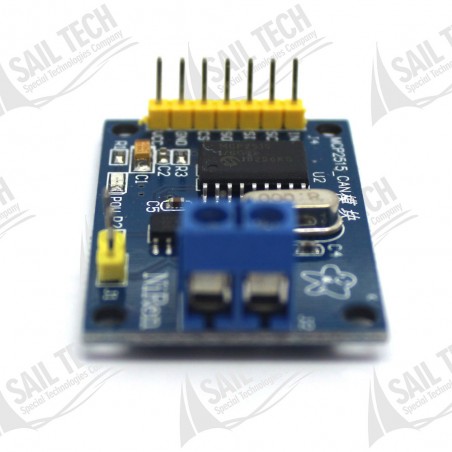

SPI arayüzlü MCP2515 CAN kontrolcü ve TJA1050 CAN transceiver temel alınarak yapılmıştır.

MCP2515 CAN-SPI dönüştürücü entegre barındıran bu kart, CANBUS Shield ile aynı işlevi görmektedir.

Özellikler ;

CAN 2.0B protokolünü destekler, haberleşme hızı 1Mb / S

Yüksek hızlı TJA1050 CAN transceiver entegresi kullanır

Genişletilebilir CAN arayüz için SPI bağlantısı

8 MHz kristal osilatör

120 Ω terminal direnci

Ölçüler : 40×28mm

Çalışma Sıcaklığı:85 ℃ - 40 ℃

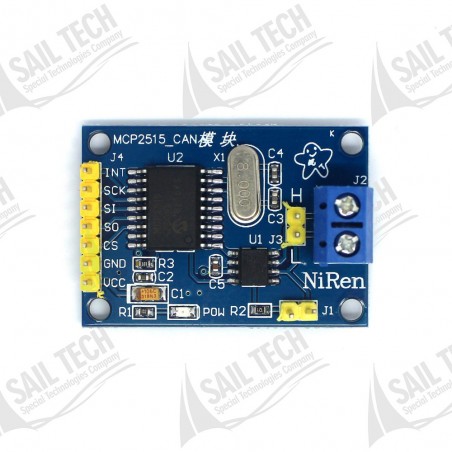

Pinout ;

VCC :5V power input pin

GND : power ground pin

CS : SPI SLAVE select pin (Active low)

SO : SPI master input slave output lead

SI : SPI master output slave input lead

SCLK: SPI clock pin

INT: MCP2515 interrupt pin

Paket İçeriği ;

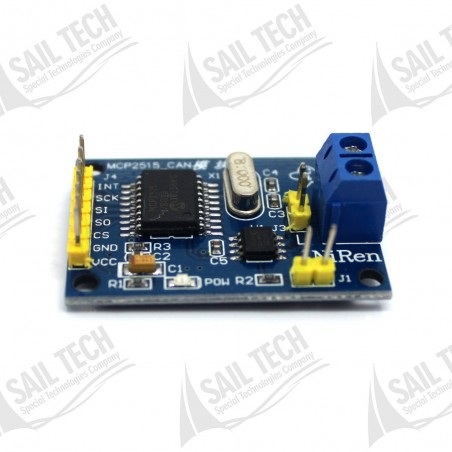

MCP2515 CAN BUS Module with TJA1050 TRANSRECEIVER
