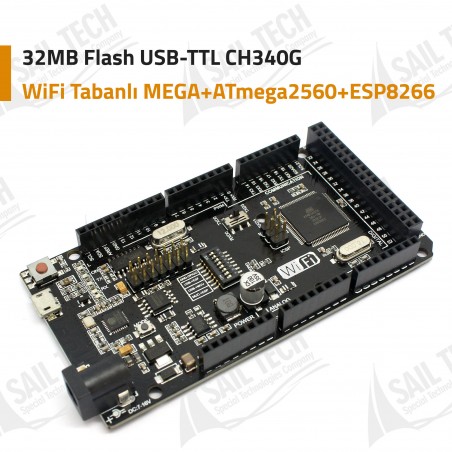

Wi-Fi tabanlı Arduino Mega, Esp8266 modülü ile birleştirilmiş versiyonudur. CH340G USB-TTL çeviriciye ve Esp8266 32mb flasha sahiptir. Boyut olarak Arduino Mega ile aynıdır. Arduino mega ve Esp8266 modülü ayrı ayrı çalıştırabilir.

Kart üzerindeki 8’li Dip Switch ile diğer modüller ile bağlantı sağlanabilir veya ayrı olarakta çalıştırabilirsiniz.

WiFi Tabanlı MEGA Ürün Özellikleri

• Mikrodenetleyici : ATmega2560
• Wi-Fi  : ESP8266
• USB-TTL Dönüştürücü : CH340G
• Güç Çıkışı : 5V-800mA
• Güç Girişi USB : 5V (en fazla 500mA)
• Güç Girişi VIN / DC Jakı : 9-24V
• Güç Tüketimi : 5V 800mA
• Lojik Gerilim Seviyesi : 5V
• Kablosuz İnternet : Kablosuz 802.11 b / g / n 2,4 GHz
• USB : Micro USB
• Saat Frekansı : 16MHz
• Çalışma Besleme Gerilimi : 5V
• Dijital I / O : 54
• Analog I / O : 16
• Hafıza Boyutu : 256kb
• Veri RAM Tipi / Boyutu : 8kb
• Veri ROM Tipi / Boyutu : 4Kb
• Arayüz Türü : Seri OTA
• Çalışma Sıcaklığı : -40С ° / + 125С °
• Uzunluk x Genişlik : 53,361 x 101.86mm
• Anten : Dahili Harici Anten

Not: Esp8266 modülüne yükleme yaparken “mode” butonuna basmayı unutmayın.

Driverler:

Windows

https://robotdyn.com/pub/downloads/comp_docs/CH340/CH341SER.ZIP

MacOS

https://robotdyn.com/pub/downloads/comp_docs/CH340/CH341SER_MAC.ZIP

Linux

https://robotdyn.com/pub/downloads/comp_docs/CH340/CH341SER_LINUX.ZIP

KART KURULUMU

1. ADIM

Arduino ide’yi açın Dosya > Tercihler ekranında Ek Devre Kartları Yöneticisi URL’leri (Kırmızı ile işaretli alan) bölümüne

http://arduino.esp8266.com/stable/package_esp8266com_index.json

linkini yapıştırın ve tamama tıklayın.

2. ADIM

Ardından Araçlar > Kart > Kart Yöneticisine Girin

3. ADIM

Kart yöneticisi ekranında arama kutusuna esp yazın ve ESP8266 Community bulup kur’a tıklayıp kartı yükleyin.

4. ADIM

Kartı yükledikten sonra Araçlar > Kartlardan “Generic Esp8266 Module” seçiyoruz.

Son olarak kartın takılı olduğu portu seçik kullanmaya başlayabilirsiz.

Örnek Kodlar:

 void setup()

{

  Serial3.begin(115200);

  pinMode(13,OUTPUT);

  delay(500);

  Serial3.println("AT+CIPMUX=1");

  delay(2000);

  Serial3.println("AT+CIPSERVER=1,5000");

  delay(2000);

  Serial3.println("AT+CIPSTO=3600");

  delay(2000);

}



void loop()

{

   while(Serial3.available())

  {

char Rdata;

Rdata=Serial3.read();

if(Rdata=='A'|Rdata=='a')

{

  digitalWrite(13,HIGH);

  delay(50);

}

else if(Rdata=='B'|Rdata=='b')

{

  digitalWrite(13,LOW);

  delay(10);

  digitalWrite(13,HIGH);

  delay(10);

  digitalWrite(13,LOW);

}

else

{

  digitalWrite(13,LOW);

}

  }

}
